1. Tujuan
[kembali]1. Mengetahui proses pembuatan touch sensor dan UV sensor menggunakan proteus
2. Dapat membuat simulasi rangkaian
3. Dapat menerapkan rangkaian sensor dalam kehidupan sehari-hari
2. Alat dan Bahan
1. Baterai 9 Volt atau Power Supply
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya menjadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik.
Baterai bertujuan untuk memberikan tenaga listrik ke rangkaian agar rangkaian dapat hidup dengan baik.
Spesifikasi :
- Trigger Voltage (Voltage across coil) : 5V DC
- Trigger Current (Nominal current) : 70mA
- Maximum AC load current: 10A @ 250/125V AC
- Maximum DC load current: 10A @ 30/28V DC
- Compact 5-pin configuration with plastic moulding
- Operating time: 10msec Release time: 5msec
- Maximum switching: 300 operating/minute (mechanically)
Konfigurasi Pin
- Coil End 1 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground.
- Coil End 2 : Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground.
- Common (COM) : Common is connected to one End of the Load that is to be controlled.
- Normally Close (NC) : The other end of the load is either connected to NO or NC. If connected to NC the load remains connected before trigger.
- Normally Open (NO) : The other end of the load is either connected to NO or NC. If connected to NO the load remains disconnected before trigger.
(Transistor NPN 2N2222)
2N2222 adalah transistor pertemuan bipolar (BJT) NPN yang umum digunakan untuk aplikasi penguat atau pengalihan daya rendah tujuan umum. Ini dirancang untuk arus rendah hingga sedang, daya rendah, tegangan menengah, dan dapat beroperasi pada kecepatan cukup tinggi
4.Touch Sensor
Spesifikasi: - Konsumsi daya sangat sedikit - Tegangan: 2-5.5V DC (optimal 3v) - Dapat menggantikan fungsi tombol saklar - Dilengkapi 4 buah lubang baut M2 - Ukuran: 24x24x7.2mm - Output high VOH: 0.8VCC (typical) - Output low VOL: 0.3VCC (max)
5. Resistor
Spesifikasi :
- Resistance (Ohms) : 220 V
- Power (Watts) : 0,25 W, ¼ W
- Tolerance : ± 5%
- Packaging : Bulk
- Composition : Carbon Film
- Temperature Coefficient : 350ppm/°C
- Lead Free Status : Lead Free
- RoHS Status : RoHs Complient
6. Motor
Komponen Motot Listrik :- Stator Coil
- Rotor Coil
- Main Shaft
- Brush
- Bearing
- Drive pulley
- Motor Housing
7. LED
Tegangan kerja / jatuh tegangan pada sebuah menurut warna yang dihasilkan:
- Infra merah : 1,6 V
- Merah : 1,8 V – 2,1 V
- Oranye : 2,2 V
- Kuning : 2,4 V
- Hijau : 2,6 V
- Biru : 3,0 V – 3,5 V
- Putih : 3,0 – 3,6 V
- Ultraviolet : 3,5 V
8. Dioda
Dioda (diode) yaitu komponen elektronika aktif yang terbuat dari bahan semikonduktor dan punya fungsi buat menghantarkan arus listrik ke satu arah, tapi menghambat arus listrik dari arah sebaliknya.
9.DC Voltmeter
untuk mengukur voltmeter
Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.
11. Relay [lebih lengkap]
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch).
12. Sensor UV (APDS-9002)
APDS-9002 merupakan salah satu jenis sensor cahaya UV dimana fungsinya umumnya untuk mendeteksi keberadaan sumber api berdasarkan gelombang ultraviolet
13. Op-Amp
Operasional amplifier (Op-Amp) adalah suatu penguat berpenguatan tinggi yang terintegrasi dalam sebuah chip IC yang memiliki dua input inverting dan non-inverting dengan sebuah terminal output, dimana rangkaian umpan balik dapat ditambahkan untuk mengendalikan karakteristik tanggapan keseluruhan pada operasional amplifier (Op-Amp).
Spesifikasi :
- large input voltage range
- no latch-up
- high gain
- short-circuit protection
- no frequency compensation required
- same pin configuration as UA709
Konfigurasi Pin :
- Pin 1 : Offset null 1
- Pin 2 : Inverting input
- Pin 3 : Non inverting input
- Pin 4 : Vcc (-)
- Pin 5 : Offset null 2
- Pin 6 : Output
- Pin 7 : Vcc (+)
- Pin 8 : N.C
14. Flex Sensor
Spesifikasi dari Flex Sensor :
· Tegangan operasi SENSOR FLEX: 0-5V
· Dapat beroperasi pada tegangan RENDAH
· Peringkat daya: 0,5Watt (kontinu), 1 Watt (puncak)
· Hidup: 1 juta
· Suhu pengoperasian: -45ºC hingga + 80ºC
· Resistensi Datar: 25K Ω
· Toleransi Resistansi: ± 30%
· Kisaran Resistensi Tikungan: 45K hingga 125K Ohm (tergantung pada tikungan)
Konfigurasi Flex Sensor :
- Stator Coil
- Rotor Coil
- Main Shaft
- Brush
- Bearing
- Drive pulley
- Motor Housing
- Infra merah : 1,6 V
- Merah : 1,8 V – 2,1 V
- Oranye : 2,2 V
- Kuning : 2,4 V
- Hijau : 2,6 V
- Biru : 3,0 V – 3,5 V
- Putih : 3,0 – 3,6 V
- Ultraviolet : 3,5 V
APDS-9002 merupakan salah satu jenis sensor cahaya UV dimana fungsinya umumnya untuk mendeteksi keberadaan sumber api berdasarkan gelombang ultraviolet
Spesifikasi :
- large input voltage range
- no latch-up
- high gain
- short-circuit protection
- no frequency compensation required
- same pin configuration as UA709
Konfigurasi Pin :
- Pin 1 : Offset null 1
- Pin 2 : Inverting input
- Pin 3 : Non inverting input
- Pin 4 : Vcc (-)
- Pin 5 : Offset null 2
- Pin 6 : Output
- Pin 7 : Vcc (+)
- Pin 8 : N.C
14. Flex Sensor
Spesifikasi dari Flex Sensor :
· Tegangan operasi SENSOR FLEX: 0-5V
· Dapat beroperasi pada tegangan RENDAH
· Peringkat daya: 0,5Watt (kontinu), 1 Watt (puncak)
· Hidup: 1 juta
· Suhu pengoperasian: -45ºC hingga + 80ºC
· Resistensi Datar: 25K Ω
· Toleransi Resistansi: ± 30%
· Kisaran Resistensi Tikungan: 45K hingga 125K Ohm (tergantung pada tikungan)
Konfigurasi Flex Sensor :
BATERAI
simbol baterai
Baterai (Battery) adalah sebuah alat yang dapat merubah energi kimia yang disimpannya me
njadi energi Listrik yang dapat digunakan oleh suatu perangkat Elektronik. Hampir semua perangkat elektronik yang portabel seperti Handphone, Laptop, Senter, ataupun Remote Control menggunakan Baterai sebagai sumber listriknya. Dengan adanya Baterai, kita tidak perlu menyambungkan kabel listrik untuk dapat mengaktifkan perangkat elektronik kita sehingga dapat dengan mudah dibawa kemana-mana. Dalam kehidupan kita sehari-hari, kita dapat menemui dua jenis Baterai yaitu Baterai yang hanya dapat dipakai sekali saja (Single Use) dan Baterai yang dapat di isi ulang (Rechargeable).
Baterai dalam sistem PV mengalami berulang kali siklus pengisian dan pengosongan selama umur pakainya. Siklus hidup (cycle life) baterai adalah banyaknya pengisian dan pengosongan hingga kapasitas baterai turun (melemah) dan tersisa 80% dari kapasitas nominalnya. Pabrik baterai biasanya mencantumkan siklus hidup pada spesifikasi teknis baterai. Mencantumkan satu nilai siklus hidup (cycle life) sebenarnya terlalu menyederhanakan informasi, karena siklus hidup baterai juga tergantung pada suhu baterai.
Dari grafik di atas, terlihat pada suhu operasional baterai yang lebih rendah, siklus hidup baterai lebih lama. Siklus hidup baterai juga tergantung dari DoD, artinya baterai yang dikosongkan hanya 50% dari kapasitasnya, berumur lebih lama jika dikosongkan hingga 80%, namun membuat sistem menjadi lebih mahal, karena membutuhkan kapasitas baterai lebih besar untuk mengakomodasi kebutuhan yang sama.
Jika pada suhu operasional lebih rendah, umur baterai lebih lama, namun ada efek negatif berkaitan dengan kapasitas baterai. Pada suhu yang lebih rendah, kapasitas baterai menjadi lebih rendah. Hal ini disebabkan karena pada suhu yang lebih tinggi, reaksi kimia yang terjadi pada baterai bergerak lebih aktif/cepat, sehingga kapasitas baterai cenderung lebih tinggi.
Terkadang, pada suhu yang lebih tinggi, kapasitas baterai justru dapat lebih besar dari angka nominalnya, meskipun pada suhu tinggi, elemen baterai terlalu aktif, juga berakibat buruk pada kesehatan baterai.
- RELAY
Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.
Grafik
Transistor NPN
Transistor NPN adalah komponen elektronika semikonduktor yang memiliki 3 kaki elektroda, yaitu Basis (Dasar), Kolektor (Pengumpul) dan Emitor (Pemancar). Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal dan masih banyak lagi fungsi lainnya. Selain itu, transistor juga dapat digunakan sebagai kran listrik sehingga dapat mengalirkan listrik dengan sangat akurat dan sumber listriknya.
Berikut ini adalah langkah-langkah untuk menentukan Transistor NPN :
1. Atur posisi saklar pada mode Dioda.
2. Hubungkan Probe Merah (+) pada terminal Basis Transistor.
3. Hubungkan Probe Hitam (-) pada terminal Emitor Transistor. Layar Multimeter akan menunjukan nilai tegangan tertentu.
4. Pindahkan Probe Hitam (-) pada terminal Kolektor Transistor. Layar Multimeter akan menunjukan nilai tegangan tertentu.
5. Jika langkah ke-3 dan ke-4 menunjukan nilai tegangan tertentu, maka Transistor tersebut dapat dipastikan adalah Transistor jenis NPN.

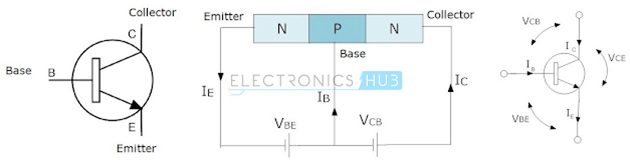

(Gambar 9. Simbol dan struktur untuk transistor NPN)
Emitor = Semikonduktor Tipe N = Katoda pada Dioda.
Basis = Semikonduktor Tipe P = Anoda pada Dioda.
Kolektor = Semikonduktor Tipe N = Katoda pada Dioda.
TOUCH SENSOR Sensor sentuh merupakan sebuah saklar yang cara penggunaanya dengan cara disentuh menggunakan jari. Ketika sensor ini disentuh maka sensor akan bernilai HIGH, karena tubuh manusia terdapat aliran listrik sehingga sensor ini dapat bekerja. Sensor ini dapat kita gunakan untuk menyalakan lampu, motor, membuka pintu dan masih banyak lainnya.
(TTP223B)
Dalam keadaan IDLE output yang dihasilkan adalah LOW (konsumsi daya sangat kecil) sedangkan saat ada jari yang menyentuh modul ini output yang dihasilkan adalah HIGH. Jika tidak ada aktifitas lebih dari 12 detik maka modul otomatis akan kembali ke mode IDLE (hemat daya).
Modul dapat dipasang di belakang permukaan plastik, kaca dan bahan non-logam lainnya untuk menutupi permukaan sensor. Selain itu, jika kita dapat mengatur posisi yang tepat untuk sentuhan, kita juga dapat menyembunyikannya di dalam dinding, meja dan bagian tombol tersembunyi lainnya.Ketika jari menyentuh bagian sensor, modul menghasilkan sinyal high.a. Arus Output Pin Sink (@ VCC 3V, VOL 0.6V): 8mA
b. Arus Output pin pull-up (@ VCC=3V, VOH=2.4V): 4mA
c. Waktu respon (low power mode): max 220ms
d. Waktu respon (touch mode): max 60ms
Cara kerja:
1. Dalam keadaan normal, modul menghasilkan sinyal low (hemat daya).
4. Dilengkapi 4 lobang baut untuk memudahkan pemasangan3. Jika tidak disentuh lagi selama 12 detik kembali ke mode hemat energi.
Kelebihan:
- Konsumsi daya yang rendah
- Bisa menerima tegangan dari 2 ~ 5.5V DC
- Dapat menggantikan fungsi saklar tradisional
Rumus Tegangan sentuh maksimal 𝐸𝑆 = 𝐼𝑘( 𝑅𝑘 + 1.5 𝜌𝑠)Ket: 𝐼𝑘 = Arus fibrilasi 𝑅𝑘 = Nilai tahanan pada badan manusia 𝜌𝑠 = Tahanan Jenis tanah
- RESISTOR
Resistor atau hambatan adalah salah satu komponen elektronika yang memiliki nilai hambatan tertentu, dimana hambatan ini akan menghambat arus listrik yang mengalir melaluinya. Sebuah resistor biasanya terbuat dari bahan campuran Carbon. Namun tidak sedikit juga resistor yang terbuat dari kawat nikrom, sebuah kawat yang memiliki resistansi yang cukup tinggi dan tahan pada arus kuat. Contoh lain penggunaan kawat nikrom dapat dilihat pada elemen pemanas setrika. Jika elemen pemanas tersebut dibuka, maka terdapat seutas kawat spiral yang biasa disebut dengan kawat nikrom Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)
Resistor di pasaran
- MOTOR Motor listrik adalah alat untuk mengubah energi listrik menjadi energi mekanik. Alat yang berfungsi sebaliknya, mengubah energi mekanik menjadi energi listrik disebut generator atau dinamo. Motor listrik dapat ditemukan pada peralatan rumah tangga seperti kipas angin, mesin cuci, pompa air dan penyedot debu
- LED Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.
Tabel. Warna dan Material LEDWarna Panjanggelombang [nm] Material semikonduktor Gallium arsenide (GaAs)Aluminium gallium arsenide (AlGaAs) 610 < λ < 760 Aluminium gallium arsenide (AlGaAs)Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP) 590 < λ < 610 Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP) 570 < λ < 590 Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP) 500 < λ < 570 Indium gallium nitride (InGaN) / Gallium(III) nitride (GaN)Gallium(III) phosphide (GaP)Aluminium gallium indium phosphide (AlGaInP)Aluminium gallium phosphide (AlGaP) 450 < λ < 500 Zinc selenide (ZnSe)Indium gallium nitride (InGaN) 400 < λ < 450 Indium gallium nitride (InGaN) multiple types Dual blue/red LEDs,
blue with red phosphor,
or white with purple plastic λ < 400 Diamond (235 nm) Boron nitride (215 nm) Aluminium nitride (AlN) (210 nm) Aluminium gallium nitride (AlGaN)Aluminium gallium indium nitride (AlGaInN) – (down to 210 nm) multiple types Blue with one or two phosphor layers:
yellow with red, orange or pink phosphor added afterwards,
or white with pink pigment or dye. White Broad spectrum Blue/UV diode with yellow phosphor
Transistor NPN
Transistor NPN adalah komponen elektronika semikonduktor yang memiliki 3 kaki elektroda, yaitu Basis (Dasar), Kolektor (Pengumpul) dan Emitor (Pemancar). Komponen ini berfungsi sebagai penguat, pemutus dan penyambung (switching), stabilitasi tegangan, modulasi sinyal dan masih banyak lagi fungsi lainnya. Selain itu, transistor juga dapat digunakan sebagai kran listrik sehingga dapat mengalirkan listrik dengan sangat akurat dan sumber listriknya.
Berikut ini adalah langkah-langkah untuk menentukan Transistor NPN :
1. Atur posisi saklar pada mode Dioda.
2. Hubungkan Probe Merah (+) pada terminal Basis Transistor.
3. Hubungkan Probe Hitam (-) pada terminal Emitor Transistor. Layar Multimeter akan menunjukan nilai tegangan tertentu.
4. Pindahkan Probe Hitam (-) pada terminal Kolektor Transistor. Layar Multimeter akan menunjukan nilai tegangan tertentu.
5. Jika langkah ke-3 dan ke-4 menunjukan nilai tegangan tertentu, maka Transistor tersebut dapat dipastikan adalah Transistor jenis NPN.
(Gambar 9. Simbol dan struktur untuk transistor NPN)
Emitor = Semikonduktor Tipe N = Katoda pada Dioda.
Basis = Semikonduktor Tipe P = Anoda pada Dioda.
Kolektor = Semikonduktor Tipe N = Katoda pada Dioda.
Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebanding dengan arus yang melewatinya
Cara menghitung nilai resistansi resistor dengan gelang warna:
1. Masukkan angka langsung dari kode warna gelang pertama
2. Masukkan angka langsung dari kode warna gelang kedua
3. Masukkan angka langsung dari kode warna gelang ketiga
4. Masukkan jumlah nol dari kode warna gelang ke-4 atau pangkatkan angka tersebut dengan 10(10^n)
Warna | Panjanggelombang [nm] | Material semikonduktor | |
Gallium arsenide (GaAs)Aluminium gallium arsenide (AlGaAs) | |||
610 < λ < 760 | Aluminium gallium arsenide (AlGaAs)Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP) | ||
590 < λ < 610 | Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP) | ||
570 < λ < 590 | Gallium arsenide phosphide (GaAsP)Aluminium gallium indium phosphide (AlGaInP)Gallium(III) phosphide (GaP) | ||
500 < λ < 570 | Indium gallium nitride (InGaN) / Gallium(III) nitride (GaN)Gallium(III) phosphide (GaP)Aluminium gallium indium phosphide (AlGaInP)Aluminium gallium phosphide (AlGaP) | ||
450 < λ < 500 | Zinc selenide (ZnSe)Indium gallium nitride (InGaN) | ||
400 < λ < 450 | Indium gallium nitride (InGaN) | ||
multiple types | Dual blue/red LEDs, blue with red phosphor, or white with purple plastic | ||
λ < 400 | Diamond (235 nm) Boron nitride (215 nm) Aluminium nitride (AlN) (210 nm) Aluminium gallium nitride (AlGaN)Aluminium gallium indium nitride (AlGaInN) – (down to 210 nm) | ||
multiple types | Blue with one or two phosphor layers: yellow with red, orange or pink phosphor added afterwards, or white with pink pigment or dye. | ||
White | Broad spectrum | Blue/UV diode with yellow phosphor |
IC OP AMP
Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.
Inverting Amplifier
NonInverting
Komparator
Adder
Rangkaian Dasar OpAmp
Op-Amp memiliki beberapa karakteristik, diantaranya:
a. Penguat tegangan tak berhingga (AV = ∼)
b. Impedansi input tak berhingga (rin = ∼)
c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)
Grafik input dan output op amp
Sensor UV
Sensor ultraviolet atau UV Tron ini adalah detektor ultraviolet yang terbuat dari efek metal photoelektrik yang digabung dengan efek gas campuran. Sensor jenis ini mampu mendeteksi api sebuah lilin kecil sampai sejauh 5 meter. Keunggulan sensor api UV Tron ini membutuhkan konsumsi arus yang rendah dan memiliki sensitifitas yang tinggi. Untuk mengakses data sensor ini sanagatlah mudah karena input outputnya hanya sinyal digital 0 atau 1.
Flex sensor
Sensor flex adalah sensor yang berfungsi untuk mendeteksi suatu kelengkungan Prinsip kerjanya sama seperti potensio. Untuk menggunakan sensor flex kita membutuhkan rangkaian pembagi tegangan. Sensor flex dapat di aplikasikan pada beberapa perangkat, biasanya digunakan sebagai pengontrol game pada sarung tangan pengendali. Selain pada aplikasi game sensor flex juga biasa digunakan untuk pengontrolan robot, sebagai pembaca isarat tangan digital.
Logo flex sensor di proteus:
Penguat operasional atau yang dikenal sebagai Op-Amp merupakan suatu rangkaian terintegrasi atau IC yang memiliki fungsi sebagai penguat sinyal, dengan beberapa konfigurasi. Secara ideal Op-Amp memiliki impedansi masukan dan penguatan yang tak berhingga serta impedansi keluaran sama dengan nol. Dalam prakteknya, Op-Amp memiliki impedansi masukan dan penguatan yang besar serta impedansi keluaran yang kecil.
Komparator
Adder
Rangkaian Dasar OpAmp
Op-Amp memiliki beberapa karakteristik, diantaranya:
a. Penguat tegangan tak berhingga (AV = ∼)
b. Impedansi input tak berhingga (rin = ∼)
c. Impedansi output nol (ro = 0) d. Bandwidth tak berhingga (BW = ∼)
d. Tegangan offset nol pada tegangan input (Eo = 0 untuk Ein = 0)
 |
Grafik input dan output op amp |
Sensor UV
Sensor ultraviolet atau UV Tron ini adalah detektor ultraviolet yang terbuat dari efek metal photoelektrik yang digabung dengan efek gas campuran. Sensor jenis ini mampu mendeteksi api sebuah lilin kecil sampai sejauh 5 meter. Keunggulan sensor api UV Tron ini membutuhkan konsumsi arus yang rendah dan memiliki sensitifitas yang tinggi. Untuk mengakses data sensor ini sanagatlah mudah karena input outputnya hanya sinyal digital 0 atau 1.
Flex sensor
Sensor flex adalah sensor yang berfungsi untuk mendeteksi suatu kelengkungan Prinsip kerjanya sama seperti potensio. Untuk menggunakan sensor flex kita membutuhkan rangkaian pembagi tegangan. Sensor flex dapat di aplikasikan pada beberapa perangkat, biasanya digunakan sebagai pengontrol game pada sarung tangan pengendali. Selain pada aplikasi game sensor flex juga biasa digunakan untuk pengontrolan robot, sebagai pembaca isarat tangan digital.
Logo flex sensor di proteus:
