ELECTRICAL ENGINEERING

APLIKASI ENCODER DECODER :

APLIKASI KRAN SEMI OTOMATIS DI KAMAR MANDI

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan [kembali]

1. Mengetahui proses pembuatan PIR sensor, flex, touch sensor dan sound sensor menggunakan proteus

2. Dapat membuat simulasi rangkaian PIR sensor, flex, touch sensor dan sound sensor

3. Dapat menerapkan rangkaian sensor dalam kehidupan sehari-hari

2. Alat dan Bahan [kembali]

-relay

-gerbang and

-gerbang nand

-motor

-gerbang not

- seven segment

-encoder

-pir sensor

-flex sensor

-touch sensor

- transistor

-resistor

-dioda

-logicstate

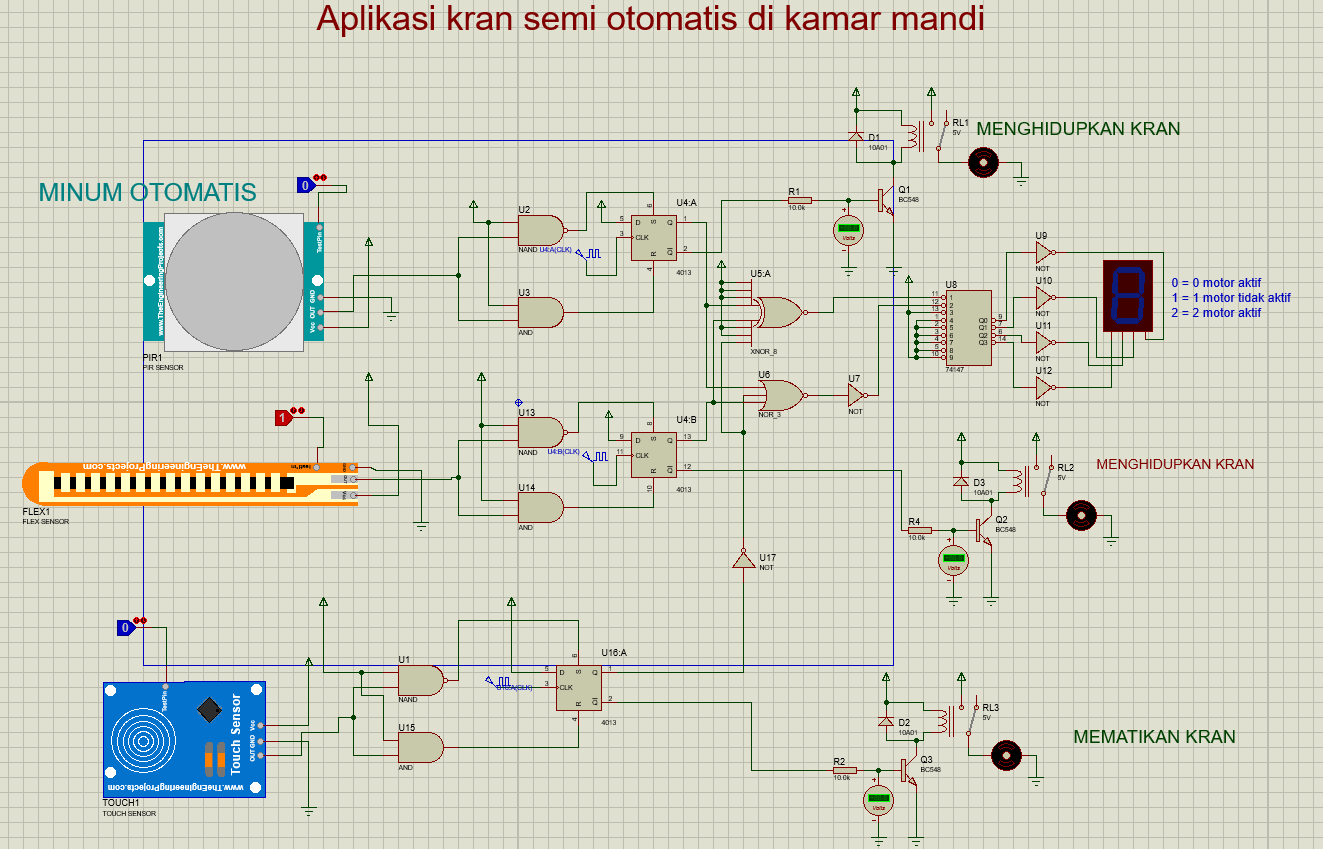

4. Prinsip Rangkaian [kembali]

a. Prinsip Kerja Sensor Flex

Pada saat Flex mendeteksi adanya peregangan pada pintu maka output yang keluar berlogika 1 dan kemudian diteruskan ke salah satu kaki input gerbang NAND dan AND kemudian kaki satunya lagi dihubungkan ke VCC. Sehingga pada kaki input gerbang NAND keduanya berlogika 1 maka outputnya berlogika 0. Pada gerbang AND kedua inputnya berlogika 1 maka outputnya berlogika 1. output pada gerbang NAND diteruskan ke kaki s flipflop dan output gerbang AND diteruskan ke kaki R flipflop. Kaki Q dan Q' berlogika 0 dan 1. Kemudian kaki Q' diteruskan ke resistor R1 dan ke base transistor. Dikarenakan arus yang mengalir cukup untuk mengaktifkan transistor maka arus mengalir dari Vcc ke relay ke kaki colektor kemudian ke emittor dan terakhir ke ground. Oleh karena itu switch berpindah dan tegangan mengalir ke motor untuk membuka kran.

Kaki Q pada sensor flex dihubungkan ke XNOR dan NOR. Output gerbang XNOR dihubungkan ke input 1 dan output pada gerbang NOR dihubungkan ke input 2. Input yang lain dihubungkan ke VCC. Kemudian dikarenakan pada gerbang XNOR outputnya 1 maka input pada encoder juga 1 dan pada gerbang NOR inputnya 1 maka pada encoder juga 1. Kemudian Outputnya berupa Q0,Q1,Q2,Q3. Dimana Masing-masingnya berlogika 1,1,1,1. Kemudian outputnya tersebut dihubungkan ke 7 segment dimana jika pada 7 segment tertera angka 0 maka artinya 0 motor yang aktif, jika tertera angka 1 artinya 1 motor yang aktif dan jika tertera angka 2 maka 2 motor yang aktif.

b Prinsip kerja Sensor Pir

Saat test pin berlogika 1, maka sensor mendeteksi ada nya orang. input diteruskan ke salah satu kaki input gerbang logika NAND dan AND dan kaki satunya lagi dihubungkan ke VCC. Pada kaki NAND memiliki prinsip yang berlawanan dengan gerbang AND dan pada gerbang NAND mengeluarkan output 0 kemudian gerbang AND mengeluarkan output 1. Pada gerbang NAND diteruskan ke input S flipflop dan gerbang AND diteruskan ke input R flipflop. sehingga pada gerbang Q dan Q' berlogika 0 dan 1. Pada Q' yang berlogika 1 diteruskan ke resistor R1 dan ke emittor transistor dimana tegangan yang masuk dimana tegangannya cukup untuk mengaktifkan transistor sehingga arus berjalanan dari Vcc - relay - colektor - emitor dan basis kemuadian ke ground. dikarenakan adanya tegangan yang mengalir dari VCC ke relay dan menyebabkan switch berpindah dan motor untuk terus menghidupkan kran.

Output gerbang XNOR dihubungkan ke input 1 dan output pada gerbang NOR dihubungkan ke input 2. Input yang lain dihubungkan ke VCC. Kemudian dikarenakan pada gerbang XNOR outputnya 1 maka input pada encoder juga 1 dan pada gerbang NOR inputnya 1 maka pada encoder juga 1. Kemudian Outputnya berupa Q0,Q1,Q2,Q3. Dimana Masing-masingnya berlogika 1,1,1,1. Kemudian outputnya tersebut dihubungkan ke 7 segment dimana jika pada 7 segment tertera angka 0 maka artinya 0 motor yang aktif, jika tertera angka 1 artinya 1 motor yang aktif dan jika tertera angka 2 maka 2 motor yang aktif.

c. Prinsip Kerja Sensor Touch

Saat test pin berlogika 1, maka sensor mendeteksi ada nya sentuhan di sensor. input diteruskan ke salah satu kaki input gerbang logika NAND dan AND dan kaki satunya lagi dihubungkan ke VCC. Pada kaki NAND memiliki prinsip yang berlawanan dengan gerbang AND dan pada gerbang NAND mengeluarkan output 0 kemudian gerbang AND mengeluarkan output 1. Pada gerbang NAND diteruskan ke input S flipflop dan gerbang AND diteruskan ke input R flipflop. sehingga pada gerbang Q dan Q' berlogika 0 dan 1. Pada Q' yang berlogika 1 diteruskan ke resistor R1 dan ke emittor transistor dimana tegangan yang masuk dimana tegangannya cukup untuk mengaktifkan transistor sehingga arus berjalanan dari Vcc - relay - colektor - emitor dan basis kemuadian ke ground. dikarenakan adanya tegangan yang mengalir dari VCC ke relay dan menyebabkan switch berpindah dan motor untuk mematikan kran.

Kemudian pada kaki Q diteruskan ke salah satu kaki gerbang NOT dan diteruskan lagi ke salah satu kaki XNOR dan NOR.

ELECTRICAL ENGINEERING

1. Tujuan [kembali]

2. Alat dan Bahan [kembali]

3. Dasar Teori [kembali]

Spesifikasi :

- Package Type: TO-92

- Transistor Type: N Channel

- Max Voltage Applied From Drain to Source: 25V

- Max Drain to Gate Voltage Should Be: 25V

- Max Reverse Gate to Source Voltage is: 25V

- Max Continues Gate Current is: 10mA

- Minimum to Maximum Gate to Source Cuttoff Voltage : 8.0

- Max Power Dissipation is: 360mW

- Max Storage & Operating temperature Should Be: -65 to +150 Centigrade

- Low Noise & High Gain

3.Touch Sensor

Spesifikasi: - Konsumsi daya sangat sedikit - Tegangan: 2-5.5V DC (optimal 3v) - Dapat menggantikan fungsi tombol saklar - Dilengkapi 4 buah lubang baut M2 - Ukuran: 24x24x7.2mm - Output high VOH: 0.8VCC (typical) - Output low VOL: 0.3VCC (max)

4. Resistor

Spesifikasi :
- Resistance (Ohms) : 220 V
- Power (Watts) : 0,25 W, ¼ W
- Tolerance : ± 5%
- Packaging : Bulk
- Composition : Carbon Film
- Temperature Coefficient : 350ppm/°C
- Lead Free Status : Lead Free

- RoHS Status : RoHs Complient

5. Motor
