b. percobaan 3 no 4

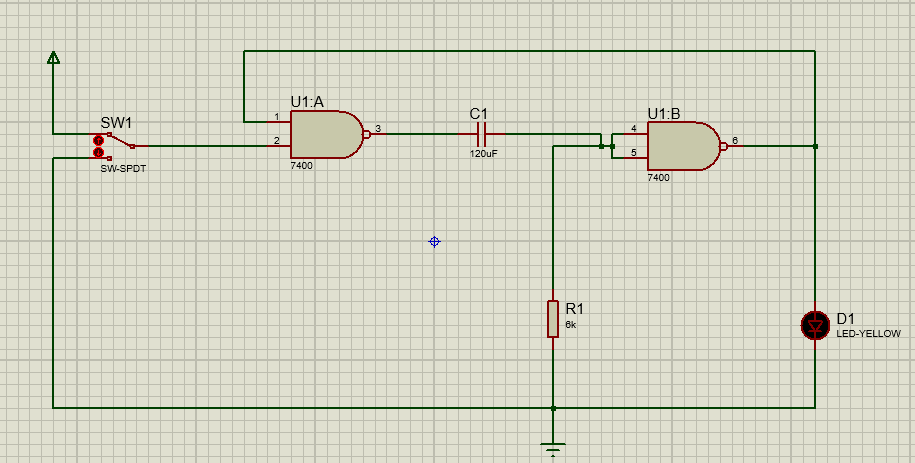

Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan 3 dengan kapasitor sebesar 120 uF dan resistor sebesar 6 kΩ
2.Rangkaian simulasi [Kembali]
3.Prinsip Kerja Rangkaian [Kembali]
b. percobaan 3 no 4
4.Video [Kembali]
b. percobaan 3 no 4
Multivibrator monostable memunyai satu kondisi stabil, sehingga sering juga dikatakan sebagai multibrator one-shot. Saat osilator terpicu untuk berubah ke suatu kondisi pengoperasian, maka pada waktu singkat akan kembali ke titik awal pengoperasian. Multivibrator ini hanya punya 1 kondisi. Saat simulasi dimatikan, tidak ada LED yang menyala. Namun, set Multivibrator monostable memunyai satu kondisi stabil, sehingga sering juga dikatakan sebagai multibrator one-shot. Saat osilator terpicu untuk berubah ke suatu kondisi pengoperasian, maka pada waktu singkat akan kembali ke titik awal pengoper elah dinyalakan, LED merah menyala dengan kondisi apapun pada ketiga switch yang kita inputkan.
Rangkaian terdiri dari 3 saklar SPDT, 2 LED-Blue, 1 IC-74HC123, 1 kapasitor sebesar 120 uF, 1 resistor dengan hambatan 6k, dan 1 Dioda dan 1 Potensiometer.
Pada rangkaian terdapat 3 saklar SPDT yang dihubungkan ke kaki input IC74HC123 ,dimana saklar 1 dihubungkan ke kaki input A, saklar 2 dihubungkan ke kaki input B, dan saklar 3 itu dihubungkan ke kaki input MR (Master Reset) , kemudian kaki output dihubungkan dengan 2 buah LED-Blue lalu dihubungkan dengan ground.
Pada saat input dari saklar 3 yang dihubungkan ke MR dilogikakan 0 dan saklar lainnya dilogikakan 1 atau 0 tidak akan berpengaruh, dikarenakan kaki input MR bersifat active low, dimana akan aktif pada saat terhubung dengan ground, kemudian pada IC 74HC123 memiliki output pada kaki Q yaitu logika 0, sehingga lampu LED-Blue 1 akan mati. tetapi pada kaki output Q komplement berlogika 1, sehingga LED-Blue akan menyala.
Pada saat input dari saklar 3 yang dihubungkan ke MR dilogikakan 1 dan saklar lainnya juga dilogikan 1 atau 0 maka lampu LED-Blue pada kaki output Q akan hidup sesaat lalu akan kembali mati dikarnakan rangkaian multivibrator monostabil adalah rangkaian yang akan mempertahankan satu keadaan stabil.
4.Video [Kembali]
b. percobaan 3 no 4
Download video disini!!
